德国YXLON 3D X-RAY CT断层扫描

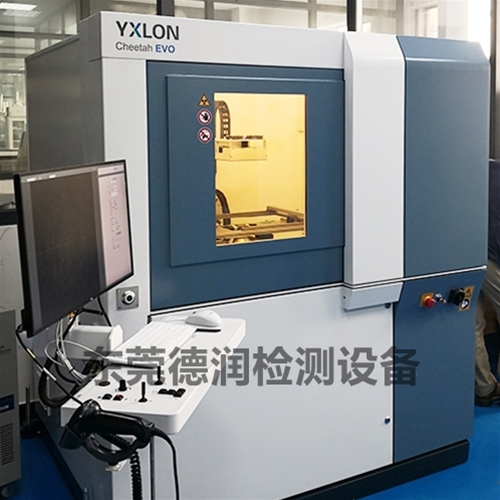

德国YXLON Cougar EVO和Cheetah EVO系列X-RAY用于为SMT,半导体，元器件,晶圆,IC,BGA,PTH，PCB，IGBT，传感器，MEMS和MOEMS，TSV硅穿孔等失效分析检测，提供同级别产品中最佳的开放管3D X-RAY检测设备（CT断层扫描）
1.160KV电压、检测出小于1微米的缺陷、清晰度高的非晶硅平板探测器的开放管X-RAY检测系统

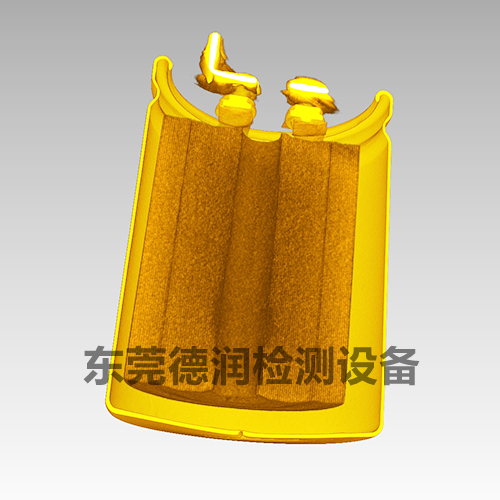

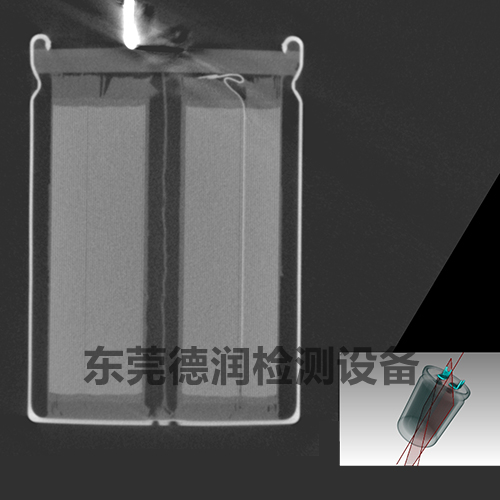

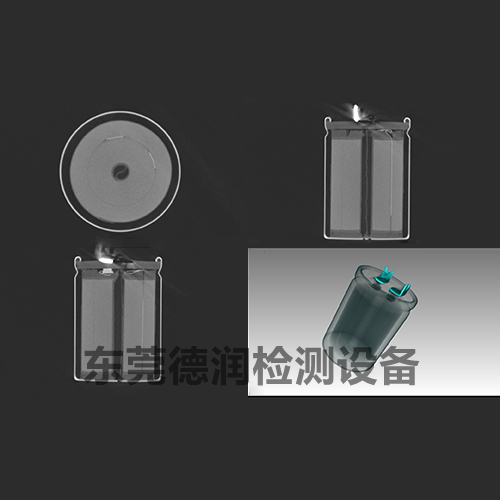

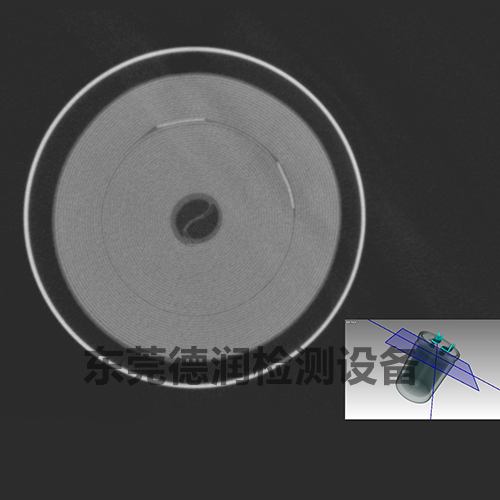

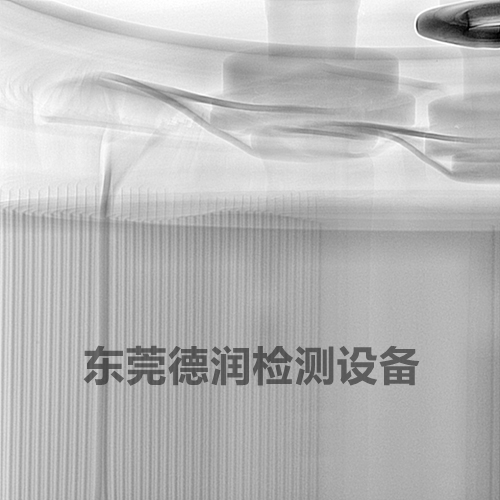

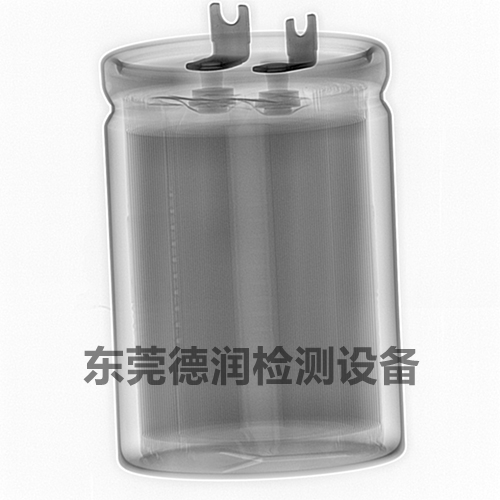

2.极短时间内生成高清晰度的2D和3D图片
3.简单易用的FGUI交互界面
4.德国原装进口，高品质保证
5.最大几何放大倍数3000倍
6.已购买的客户：华为、中芯国际、长电集团、比亚迪、富士康、OPPO、广州5所、日月光、富士通、赛意法、马瑞利等众多SMT、半导体、实验室、军工研究所、科研院校客户群体
7.目前业界做CT断层扫描时间最快的设备，最短时间5分钟左右
1. 精确，快速，可重复手动及自动检测
2. 对微小部件进行高功率，高精度检测
3.简单易用，高动态图像，增强型滤镜功能（eHDR）
Cougar EVO集合了诸多YXLON的革新技术:FeinFocus开放X射线管技术,先进的高功率靶技术,精细校准且长寿命平板探测器以及稳定的操作台系统,这使得Cougar ECO能极快的生成高精度和高清晰度的二维和三维图像,以此能够使用户轻松简单地辨认出缺陷。
除了优秀的成像外,通过Cougar EVO您能够获得一种更精简、友好易用的操作,以及直观的FGUI-Feinfoucs图形用户交互界面软件,以及各种自动化体验。一键操作功能使手动检测变得更容易,实时eHDR滤镜去噪功能使图像更加完美。
同时教学模式使编写复杂的自动进程变的简单,这一功能会引导操作者完成整个操作步骤,并提供可重复的,可靠的结果,以及自动生成的检测报告,系统安全性符合全球标准,德国设计制造。
显视器： 24吋宽屏视角
操控方式： 鼠标或摇杆
最大检测区域： 310 mm x 310 mm
最大样品尺寸： 440 mm x 550 mm
载物台控制轴： X,Y, 探测器上下，射线管上下等
探测器倾斜角： +/-70° (140°)
设备尺寸(长/宽/高)： 1100 / 1050 / 2200 mm
重量： 约1,450 kg
X射线管类型：开放式X射线管
靶：穿透式
电压范围：25–160 KV
管电流范围：0.01–1.0 mA
最大管功率：64 W
最大标靶功率：标配10W，高配15W
空间分辨率：<1.5 μm/LP
最小缺陷检测能力：<0.75 μm
X射线强度控制技术：TXI专利技术，确保图像稳定
最大几何放大倍数 2000倍(Cheetah EVO为3000倍)
最大系统放大倍数 10000倍(Cheetah EVO为20000倍)
μCT 扫描周期：约3min
μCT 重构时间：约60 s
micro3Ds 扫描周期 (秒)：约20 s
micro3Ds 重构时间 (秒)：约20 s
